Triángulo de la Ley de Ohm: qué es, fórmulas y aplicaciones prácticas

Triángulo de la Ley de Ohm: qué es, fórmulas y aplicaciones prácticas

La Ley de Ohm es una regla fundamental en el ámbito de la electrónica y la física, crucial para comprender el funcionamiento de los circuitos eléctricos. En Colombia, al igual que en otras partes del mundo, esta ley constituye el pilar para el diseño y análisis de circuitos eléctricos.

Una de las maneras más claras y prácticas de representar esta ley es mediante el triángulo de la Ley de Ohm. Esta herramienta visual facilita enormemente el cálculo y el entendimiento de las interacciones entre la corriente, el voltaje y la resistencia. ¿Quieres conocer sus fórmulas? ¡Sigue leyendo!

¿En qué consiste el triángulo de la ley de Ohm?

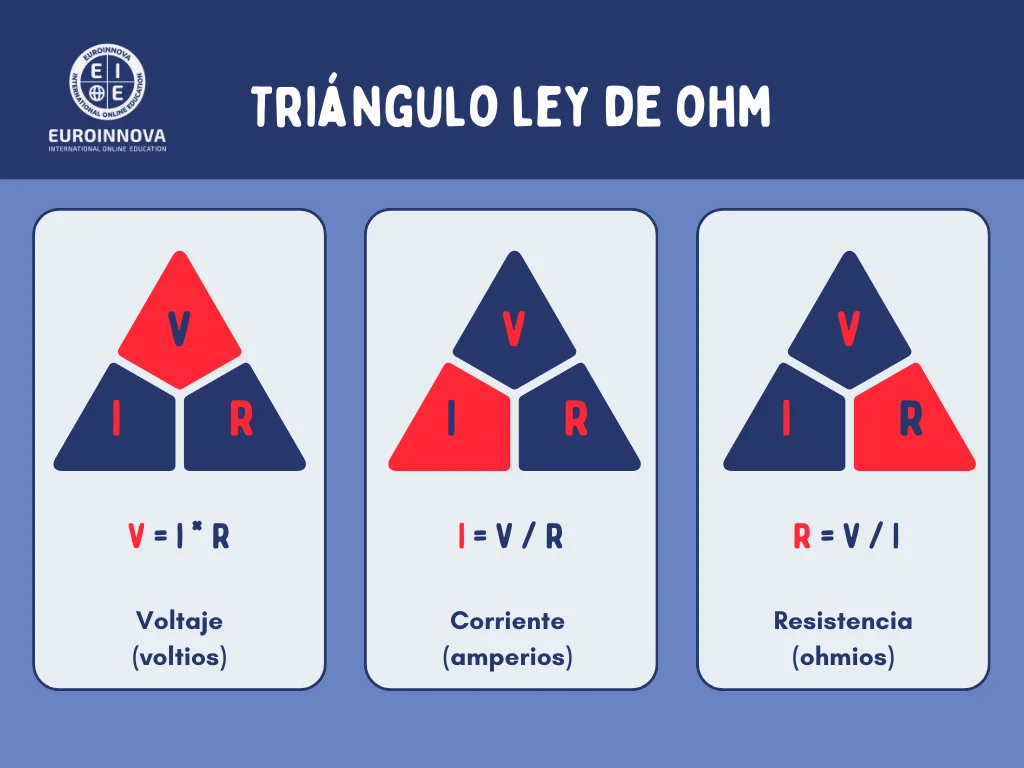

El triángulo de la Ley de Ohm es una representación gráfica que nos ayuda a recordar y aplicar las tres fórmulas fundamentales derivadas de la Ley de Ohm. Imagina un triángulo equilátero donde cada lado representa una de las variables: Voltaje (V), Corriente (I) y Resistencia (R). Esta estructura permite una fácil visualización de cómo se relacionan estas tres variables fundamentales en cualquier dispositivo eléctrico.

Las 3 fórmulas de la ley de Ohm

La Ley de Ohm, una piedra angular en el estudio de la electricidad y la electrónica, establece una relación fundamental entre tres variables críticas: Voltaje (V), Corriente (I) y Resistencia (R). Estas tres variables interactúan de manera que pueden ser expresadas a través de tres fórmulas distintas, cada una desempeñando un rol vital en la comprensión y diseño de circuitos eléctricos.

1. Fórmula del voltaje (V = I * R)

Esta ecuación muestra que el voltaje en un circuito resulta de multiplicar la corriente por la resistencia. Es esencial para comprender la distribución de la energía eléctrica en un circuito. Por ejemplo, al incrementar la resistencia en un circuito, sin alterar la corriente, se observará un aumento en el voltaje.

2. Fórmula de la Corriente (I = V / R)

La corriente, medida en amperios, es el flujo de carga eléctrica a través de un conductor. Esta fórmula muestra que la corriente es directamente proporcional al voltaje e inversamente proporcional a la resistencia.

Es una ecuación clave para entender cómo la variación en la resistencia y el voltaje afecta el flujo de corriente en un circuito. Esta comprensión es esencial, por ejemplo, al diseñar circuitos que requieren un flujo de corriente específico para evitar daños en los componentes eléctricos.

3. Fórmula de la Resistencia (R = V / I)

La resistencia, medida en ohmios, es la oposición que un material ofrece al flujo de corriente eléctrica. Esta fórmula ayuda a calcular la resistencia necesaria en un circuito dado un voltaje y una corriente conocidos. Es especialmente útil en el diseño de circuitos, donde se requiere ajustar la resistencia para controlar el flujo de corriente y el voltaje a través de los distintos componentes.

Aplicaciones prácticas del triángulo de la ley de Ohm

El triángulo de la Ley de Ohm es mucho más que una simple representación gráfica; es una herramienta poderosa con múltiples aplicaciones prácticas en el campo de la electricidad y la electrónica. Su utilidad trasciende los límites del aula, proveyendo soluciones y facilitando la comprensión en situaciones reales.

Diseño y optimización de circuitos eléctricos

El triángulo de la Ley de Ohm es indispensable. Permite a los ingenieros y diseñadores calcular de manera eficiente los valores necesarios para los componentes del circuito, como resistencias y capacitores, asegurando que operen dentro de los parámetros de seguridad y eficiencia.

Por ejemplo, al diseñar un circuito para un dispositivo específico, se puede utilizar el triángulo para determinar la resistencia necesaria para obtener la corriente deseada a un voltaje dado.

Diagnóstico y reparación de equipos electrónicos

En el mantenimiento y reparación de equipos, el triángulo de la Ley de Ohm es una herramienta de diagnóstico crucial. Facilita la identificación rápida de problemas relacionados con el voltaje, la corriente o la resistencia.

Por ejemplo, si un dispositivo no funciona correctamente, un técnico puede usar la Ley de Ohm para determinar si la falla está relacionada con una resistencia dañada o un suministro de voltaje inadecuado.

Educación y capacitación

En el ámbito educativo, el triángulo de la Ley de Ohm es una herramienta didáctica excelente para enseñar a estudiantes de todas las edades cómo funcionan los circuitos eléctricos. Simplifica conceptos que pueden ser complejos, haciéndolos accesibles y fáciles de entender para los estudiantes, lo que fomenta un aprendizaje más profundo y significativo.

Relación con la estructura cristalina y los electrones de Valencia

Las propiedades eléctricas de los materiales, como su resistencia, están íntimamente relacionadas con su estructura cristalina y los electrones de valencia. Los materiales con electrones de valencia libres, como los metales, son excelentes conductores porque permiten un fácil movimiento de cargas eléctricas.

El físico alemán Georg Simon Ohm, a quien se honra con esta ley, fue el primero en describir la relación entre voltaje, corriente y resistencia. Su descubrimiento fue fundamental para el avance de la tecnología eléctrica y electrónica.

El triángulo de la Ley de Ohm no es solo una fórmula matemática; es una representación de cómo interactúan los elementos fundamentales en cualquier circuito eléctrico. Su simplicidad y utilidad lo hacen indispensable tanto para profesionales como para aficionados en el campo de la electricidad y la electrónica.
